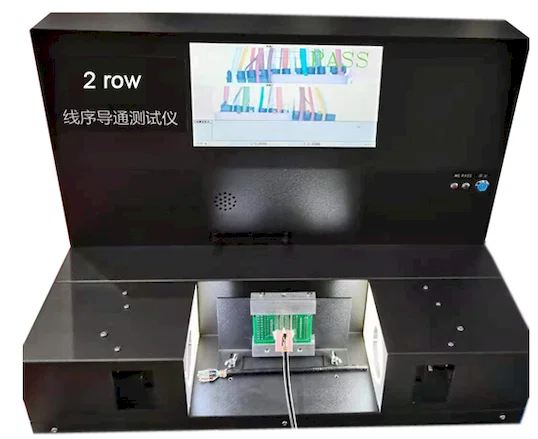

เครื่องทดสอบลำดับสีสายไฟตัวเรือนสองแถว WPM-8AB

เพิ่มประสิทธิภาพและความแม่นยําสูงสุดในการทดสอบชุดสายไฟด้วยเครื่องทดสอบลําดับสายไฟสองแถวขั้นสูง

แนะ นำ:

ใน สภาพแวดล้อมการผลิตที่มีความต้องการในปัจจุบัน รับประกันคุณภาพและ ความน่าเชื่อถือของชุดสายไฟเป็นสิ่งสําคัญยิ่ง ขอแนะนําเครื่องทดสอบลําดับสายไฟตัวเรือนสองแถว โซลูชันล้ําสมัยที่ออกแบบมาเพื่อปรับปรุงชุดสายไฟของคุณ กระบวนการทดสอบและรับประกันประสิทธิภาพของผลิตภัณฑ์ที่ไร้ที่ติ นี้ เครื่องมืออเนกประสงค์และชาญฉลาดได้รับการออกแบบทางวิศวกรรมเพื่อความครอบคลุม การทดสอบ นอกเหนือจากการตรวจสอบลําดับสายธรรมดาๆ เพื่อครอบคลุม ความต่อเนื่อง ฉนวนกันความร้อน (อุปกรณ์เสริม) และแม้แต่การพิมพ์ดอทเมทริกซ์ ความสามารถ (ไม่บังคับ) ทั้งหมดนี้อยู่ในแพลตฟอร์มเดียวที่ใช้งานง่าย ไม่ว่าคุณจะผลิตสายรัดยานยนต์ที่ซับซ้อน สายอิเล็กทรอนิกส์หรือสายไฟอุปกรณ์ทางการแพทย์เฉพาะเครื่องนี้ มอบความแม่นยํา ความเร็ว และความสามารถในการปรับตัวที่คุณต้องการเพื่อรักษา มาตรฐานสูงสุด

คุณสมบัติและประโยชน์หลัก:

นี้ เครื่องทดสอบลําดับสายไฟที่อยู่อาศัยสองแถวโดดเด่นเนื่องจาก ความยืดหยุ่น ความฉลาด และการใช้งานที่หลากหลาย มาเจาะลึกคุณสมบัติหลักที่ทําให้เครื่องดนตรีนี้เป็น ทรัพย์สินที่ขาดไม่ได้สําหรับสายการผลิตของคุณ:

1. ความเก่งกาจและการปรับตัวที่ไม่มีใครเทียบได้:

• โหมดการทดสอบแบบแยกส่วนสําหรับความต้องการที่หลากหลาย: เครื่องนี้ไม่ได้เป็นเพียงเครื่องทดสอบแบบฟังก์ชันเดียว มันเสนออย่างแท้จริง ความสามารถในการทดสอบ "สามในหนึ่งเดียว" ที่ยืดหยุ่น คุณสามารถกําหนดค่าสําหรับ:

  • ลําดับสายไฟ + ความต่อเนื่อง (อุปกรณ์เสริมของฉนวน) + การพิมพ์ดอทเมทริกซ์ (อุปกรณ์เสริม): โหมดที่ครอบคลุมนี้ให้การตรวจสอบคุณภาพที่สมบูรณ์ ลําดับสายไฟที่ถูกต้อง การเชื่อมต่อไฟฟ้า ความสมบูรณ์ของฉนวน (ถ้า ติดตั้ง) และเพิ่มการตรวจสอบย้อนกลับด้วยการพิมพ์ดอทเมทริกซ์เสริม

  • สีลําดับสายไฟ + ความต่อเนื่อง (Two-in-One): สําหรับการใช้งานที่การเข้ารหัสสีเป็นสิ่งสําคัญโหมดนี้จะตรวจสอบ ทั้งลําดับลวดที่ถูกต้องตามสีและรับประกันความต่อเนื่อง เส้นทางไฟฟ้า

  • การทดสอบสีตามลําดับสายเฉพาะ: หากจุดสนใจหลักของคุณคือการตรวจสอบลําดับสีที่ถูกต้อง โหมดนี้ให้โซลูชันที่คล่องตัวและมีประสิทธิภาพ

  • สีลําดับสายไฟ + การค้นหาจุด (Two-in-One): การผสมผสานที่ไม่เหมือนใครนี้ไม่เพียงแต่ทดสอบลําดับและสีของสายไฟเท่านั้น นอกจากนี้ยังมีฟังก์ชันการค้นหาจุดที่เป็นประโยชน์สําหรับการระบุ จุดเฉพาะภายในสายรัดที่ซับซ้อน

  • เฉพาะ "ลําดับสายไฟ + ขั้วต่อไม่เข้าที่ + ความต่อเนื่อง" (สามในหนึ่งเดียว) (อุปกรณ์เสริม): สําหรับการใช้งานเฉพาะทาง โดยเฉพาะอย่างยิ่งกับชิ้นส่วนอิเล็กทรอนิกส์ หรือชุดประกอบโหมดเสริมนี้จะเพิ่มการควบคุมคุณภาพอีกชั้นหนึ่ง โดยการตรวจจับว่าขั้วต่อไม่ได้ติดตั้งหรือเชื่อมต่ออย่างถูกต้อง ควบคู่ไปกับลําดับสายไฟและการตรวจสอบความต่อเนื่อง นี่เป็นสิ่งล้ําค่าสําหรับ ผลิตภัณฑ์คอมโพสิตที่ความสมบูรณ์ของการเชื่อมต่อเป็นสิ่งสําคัญ

  • ลําดับการทดสอบที่ปรับแต่งได้: ปรับแต่งกระบวนการทดสอบให้เหมาะกับความต้องการเฉพาะของผลิตภัณฑ์ของคุณ พื้นที่ เครื่องช่วยให้คุณสามารถกําหนด "การเลือกเดี่ยว" หรือ "การเลือกหลายรายการ ลําดับการทดสอบแบบกําหนดเอง" สําหรับทั้งลําดับสายไฟและการทดสอบการนําไฟฟ้า ความสามารถในการปรับตัวนี้ช่วยให้มั่นใจได้ว่าเครื่องจะรวมเข้ากับ เวิร์กโฟลว์ที่มีอยู่และจัดการกับรูปแบบผลิตภัณฑ์ที่หลากหลาย

• ออกแบบมาสําหรับตัวเชื่อมต่อที่ทันสมัย: การออกแบบสองแถว 8-AB ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะเพื่อรองรับการกําหนดค่าการเดินสายที่ซับซ้อนของตัวเชื่อมต่อที่ทันสมัย เช่น HDM1, TYPE-C, USB, และแอพพลิเคชั่นคัดแยกลวดแกนอื่น ๆ ทําให้เหมาะสําหรับ ผู้ผลิตที่ทํางานร่วมกับ Electronic รุ่นปัจจุบันและอนาคต อุปกรณ์

2. การทํางานอัจฉริยะเพื่อเพิ่มประสิทธิภาพและประสบการณ์ของผู้ใช้:

• Human-Machine Interface (HMI) ที่ใช้งานง่าย: บอกลาการตั้งค่าที่ซับซ้อนและช่วงการเรียนรู้ที่สูงชัน เครื่อง มี HMI ที่ใช้งานง่ายซึ่งง่ายต่อการตั้งค่าเรียนรู้และ ผ่าตัด การออกแบบที่ใช้งานง่ายช่วยลดเวลาการฝึกอบรมและ เพิ่มประสิทธิภาพของผู้ปฏิบัติงานสูงสุด นอกจากนี้ คําแนะนําระยะไกล มีความสามารถ ช่วยให้สามารถแก้ไขปัญหาได้อย่างมีประสิทธิภาพและ การสนับสนุนแม้กระทั่งสําหรับลูกค้าในสถานที่ห่างไกล

• การระบุอัตโนมัติและการป้องกันข้อผิดพลาด: อัลกอริทึมอัจฉริยะจะระบุสายไฟสีเดียวกันโดยอัตโนมัติและ ด้านหน้า / ด้านหลังระหว่างการดีบัก คุณสมบัติอันชาญฉลาดนี้กําจัด การคาดเดาด้วยตนเองและลดความซับซ้อนของกระบวนการตั้งค่าอย่างมาก ระหว่าง การทดสอบตัวเรือนสามารถวางในทิศทางใดก็ได้ – ด้านหน้าหรือด้านหลัง – ปรับปรุงเวิร์กโฟลว์ให้คล่องตัวยิ่งขึ้นและลดข้อผิดพลาดที่อาจเกิดขึ้น

• ไฟล์ที่แก้ไขได้และการตัดสินผ่าน / ไม่ผ่านอัตโนมัติ: ประหยัดเวลาอันมีค่าและรับประกันความสอดคล้องด้วยไฟล์ทดสอบที่แก้ไขได้และ พารามิเตอร์ คุณสามารถสร้างและจัดเก็บโปรแกรมทดสอบสําหรับโปรแกรมต่างๆ ผลิตภัณฑ์และเรียกคืนได้ทันทีเพื่อใช้ในอนาคต เครื่อง ดําเนินการทดสอบโดยอัตโนมัติกําหนดว่าสายรัดผ่านหรือล้มเหลว (NG) และแสดงผลลัพธ์อย่างเด่นชัด สิ่งสําคัญคือเมื่อตรวจพบ ความล้มเหลว (NG) เครื่องจะล็อคโดยอัตโนมัติเพื่อป้องกันเพิ่มเติม การประมวลผลสายรัดที่ชํารุดและตรวจสอบให้แน่ใจว่ามีเพียงผลิตภัณฑ์ที่สอดคล้องเท่านั้นที่เคลื่อนย้ายได้ ข้างหน้า

• การกรองขั้นสูงและการตรวจจับผลิตภัณฑ์เฉพาะทาง: เครื่องรวมความสามารถในการกรองอัจฉริยะเพื่อ ละเว้นการพิมพ์หรือเครื่องหมายบนตัวลวดอย่างมีประสิทธิภาพ การตรวจจับสีที่แม่นยํา สําหรับผลิตภัณฑ์พิเศษที่ต้องการความแม่นยํา การประกอบเครื่องสามารถตรวจจับได้อย่างน่าเชื่อถือว่าส่วนประกอบเช่น ขั้วต่อถูกใส่อย่างถูกต้องและเต็มที่ ("การแทรกเข้าที่ การตรวจจับ")

• การแสดงผลลัพธ์ที่ครอบคลุมและการจัดการข้อมูล: ผลการทดสอบถูกนําเสนออย่างชัดเจนผ่านหลายช่องทาง: a หน้าจอที่สว่างและอ่านง่ายไฟแสดงสถานะภาพสําหรับ การตรวจสอบสถานะอย่างรวดเร็วและเสียงเตือนสําหรับข้อเสนอแนะทางการได้ยิน โพ้น ผลลัพธ์ทันทีเครื่องช่วยให้สามารถจัดเก็บและส่งออก ข้อมูลการทดสอบที่ครอบคลุม คุณลักษณะนี้ล้ําค่าสําหรับการควบคุมคุณภาพ การตรวจสอบย้อนกลับและการวิเคราะห์เชิงลึกของแนวโน้มการผลิต

• การทดสอบการนําไฟฟ้าขั้นสูง: ความสามารถในการทดสอบการนําไฟฟ้าที่แข็งแกร่งของเครื่องสามารถตรวจจับวงจรเปิดได้ถึง 64 จุด ความคลาดเคลื่อน การตัดการเชื่อมต่อทันที และการตรวจจับจุด รายละเอียดระดับนี้ช่วยให้มั่นใจได้ว่าแม้แต่ความผิดพลาดในการเดินสายที่ละเอียดอ่อนที่สุด ระบุ รับประกันความสมบูรณ์ของชุดสายไฟ

• การควบคุมปริมาณอัตโนมัติ: ปรับปรุงกระบวนการนับการผลิตและการบรรจุหีบห่อของคุณ คุณสามารถ กําหนดปริมาณเป้าหมายสําหรับผลิตภัณฑ์ที่ดีแต่ละชิ้น และเครื่องจะ เรียกการเตือนโดยอัตโนมัติเมื่อถึงหมายเลขนั้น คุณสมบัตินี้ ขจัดความจําเป็นในการชั่งน้ําหนักหรือการนับด้วยตนเอง ช่วยประหยัดเวลา และ ลดข้อผิดพลาด

3. ความหลากหลายของผลิตภัณฑ์ทดสอบและช่วงการใช้งานที่หลากหลาย:

นี้ เครื่องได้รับการออกแบบมาเพื่อรองรับชุดสายไฟหลากหลายประเภทและ การกําหนดค่าทําให้เป็นการลงทุนที่หลากหลายอย่างแท้จริง:

• จัดการการกําหนดค่าสายรัดต่างๆ: ตั้งแต่ปลายเดียวและปลายคู่ไปจนถึงรูสองแถวและหลายปลายหลายส่วนหลายส่วนผลิตภัณฑ์ชุดสายไฟแบบไม่ต่อเนื่องเครื่องนี้สามารถจัดการกับความซับซ้อนได้หลากหลาย

• รองรับลวดหลากหลายประเภท: ทดสอบลวดประเภทต่างๆ รวมถึงลวดเดี่ยว ลวดแบน ลวดหุ้มฉนวน ลวดซิลิโคน สายเคเบิล และอื่นๆ การออกแบบที่ปรับเปลี่ยนได้ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับวัสดุมัดสายไฟเฉพาะของคุณ

• ทดสอบผลิตภัณฑ์คอมโพสิต: ขยายความสามารถในการทดสอบของคุณนอกเหนือจากชุดสายไฟมาตรฐาน เครื่องนี้ยังสามารถทดสอบบอร์ด PCB, USB, HDM1, TYPE-C, สายแพทช์ และผลิตภัณฑ์คอมโพสิตอื่นๆ ทําให้เป็นโซลูชันการทดสอบที่ครอบคลุมสําหรับชุดประกอบอิเล็กทรอนิกส์ที่หลากหลาย

• Appearance Defect Detection (Electronic Products): Extend its application to include visual inspection. The machine can assist in the appearance defect detection of electronic products, such as PCB solder joints, providing an additional layer of quality assurance.

• Wide Industry Application: This Double Row Housing Wires Sequence Test Machine is ideally suited for a broad spectrum of industries, including:

  • Consumer Electronics: Ensuring the reliability of cables and harnesses in smartphones, laptops, and other consumer devices.

  • Automotive: Guaranteeing the performance and safety of automotive wire harnesses, critical for vehicle functionality.

  • Medical Care: Meeting the stringent quality standards required for medical device wiring, ensuring patient safety and device reliability.

  • Communications: Testing cables and harnesses used in telecommunications infrastructure and equipment.

  • Machinery and Equipment: Verifying the integrity of wiring systems in industrial machinery and equipment.

  • New Energy: Supporting the rapidly growing new energy sector by testing harnesses used in electric vehicles, solar panels, and other renewable energy technologies.

Product Specifications:

Feature	Specification
Product Name	2-Row Wire Harness Color and Continuity Tester
Test Range Width	1-50mm
Voltage	200-240VAC 50/60HZ
Weight	เครื่องทดสอบสายไฟแบบสองแถว WPM-8AB ใช้สำหรับอะไร? WPM-8AB เป็นเครื่องทดสอบลำดับและความต่อเนื่องแบบ 64 พิน ที่ออกแบบสำหรับการควบคุมคุณภาพในการผลิตสายไฟรถยนต์ มันตรวจสอบลำดับสีสายที่ถูกต้องและตรวจจับวงจรเปิดหรือการต่อสายผิดในชุดสายไฟที่มีคอนเนคเตอร์แบบสองแถว เพื่อรับรองความสมบูรณ์ทางไฟฟ้าและป้องกันข้อผิดพลาดในการประกอบในยานพาหนะ เครื่องทดสอบ WPM-8AB รองรับจุดทดสอบกี่จุด? เครื่องทดสอบนี้มีการกำหนดค่าพิน 64 พิน ช่วยให้สามารถทดสอบสายไฟที่ซับซ้อนด้วยการเชื่อมต่อแต่ละจุดได้สูงสุดถึง 64 จุดพร้อมกัน การออกแบบแบบสองแถวรองรับรูปแบบคอนเนคเตอร์รถยนต์มาตรฐาน ทำให้เหมาะสำหรับสายไฟที่มีวงจรหลายวงจรในตัวเรือนขนาดกะทัดรัด คุณสมบัติหลักใดที่ช่วยเพิ่มประสิทธิภาพการทดสอบ? คุณสมบัติประสิทธิภาพหลักรวมถึงการประกาศเสียงพูดที่รายงานผลการทดสอบสำหรับการทำงานแบบไม่ใช้มือ ฟังก์ชันล็อก NG ที่หยุดกระบวนการเมื่อตรวจจับข้อผิดพลาดเพื่อป้องกันไม่ให้หน่วยที่ผิดพลาดผ่านไป และระบบตรวจสอบลำดับที่ชัดเจนสำหรับการระบุการเรียงลำดับสีผิดหรือวงจรเปิดได้อย่างรวดเร็ว เครื่องทดสอบ WPM-8AB ต้องการแหล่งจ่ายไฟแบบใด? WPM-8AB ทำงานบนช่วงแรงดันไฟฟ้า 200-240VAC โปรดตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟของโรงงานของคุณตรงกับข้อกำหนดนี้เพื่อการทำงานที่ปลอดภัยและเชื่อถือได้ ออกแบบสำหรับสภาพแวดล้อมอุตสาหกรรมทั่วไปในการผลิตรถยนต์หรือโรงงานประกอบสายไฟ ทำไมการทดสอบลำดับจึงสำคัญสำหรับสายไฟรถยนต์? ลำดับสายที่ถูกต้องมีความสำคัญอย่างยิ่งในสายไฟรถยนต์ เพื่อรับรองการเชื่อมต่อที่เหมาะสมกับ ECU เซ็นเซอร์ และส่วนประกอบอื่นๆ เครื่องทดสอบ WPM-8AB ป้องกันการแก้ไขใหม่ที่มีค่าใช้จ่ายสูงหรือความผิดปกติของยานพาหนะ โดยตรวจจับการเรียงลำดับสีผิดและข้อบกพร่องความต่อเนื่องตั้งแต่เนิ่นๆ เพิ่มความน่าเชื่อถือของผลิตภัณฑ์และการปฏิบัติตามมาตรฐานอุตสาหกรรมรถยนต์ Double Row Housing Wire Color Tester WPM-8AB ส่งคำถามของคุณเกี่ยวกับผลิตภัณฑ์นี้ ชื่อผลิตภัณฑ์ ชื่อ* อีเมล* โทรศัพท์ รายละเอียด* รหัส (*) Refresh สินค้าที่เกี่ยวข้อง 23 May 2025 เครื่องวิเคราะห์หน้าตัดเทอร์มินัลอัตโนมัติ WPM-SE4 สอบถามตอนนี้ 23 May 2025 ระบบวิเคราะห์หน้าตัดจีบสายไฟแบบพกพา ความเร็วสูง WPM-SES สอบถามตอนนี้ 23 May 2025 เครื่องทดสอบชุดสายไฟและสาย USB อัตโนมัติ WPM-8681 สอบถามตอนนี้ 23 May 2025 เครื่องทดสอบสีสายไฟสองแถว กล้อง 1280*1024 60FPS WPM-DC20 สอบถามตอนนี้
